拖链电缆的测试试验技术介绍

  任何产品都需要测试试验等等再投放在市场,拖链电缆也不例外,今天就为大家介绍拖链电缆的测试试验技术。

  一、检验方式

  验收试验:是拖链电缆安装敷设后对电缆进行的验收试验,以便检查安装质量,发现施工中可能生的损伤。如安装后的耐压试验等。

  例行试验:是制造厂对全部成品拖链电缆进行的实验。其目的是检查产品质量是否符合技术条件的要求,以便发现制造过程中的 偶然性的缺陷。它是非破坏性的实验,如导线的直流电阻、绝缘电阻时间。和耐压试验局部放电检测等。

  型式试验:是制造厂家定期对产品进行全面的性能检验,特别是对一种新产品在定型成批生产之前,或对一种产品的结构、材料和主要工艺有了变更而可能影响拖链电缆的性能时进行的试验。通过型式试验:可检验该产品能否满足运行的要求,并可与老产品进行比较。如绝缘和护套的热老化性能、拖链电缆长期稳定性试验等。

  二、试验项目

  1.导线直流电阻的测量

  拖链电缆的导电线芯主要传输电能或电信号。导线的电阻是其电气性能的主要指标,在交流电压作用时线芯电阻由于集肤效应、邻近效应面比直流电压作用时大,但在电眼频率为50Hz时两者相差很小,现在标准规定那个均只能要求检测线芯的直流电阻或电阻率是否超过标准中的规定的值,通过此项的检查可以发现生产工艺中的某些缺陷:如导线断裂或其中部分单线断裂;导线截面不符合标准;产品的长度不正确等。对拖链电缆,还可检查其是否会影响拖链电缆产品的运行中允许载流量。

  2.绝缘电阻的测试

  绝缘电阻式反映电线电缆产品绝缘特性的重要指标,它与该产品的耐电强度,介质损耗,以及绝缘材料在工作状态下的逐渐劣化等均有密切的关系。对于通信电缆,线间绝缘电阻过低还会增大回路衰减、回路间的串音及在导电线芯上进行远距离供电泄露等,因此都要求绝缘电阻应高于规定值。

  测定绝缘电阻可以发现工艺中的缺陷,如绝缘干燥不透或护套损伤受潮;绝缘受到污染和有导电杂质混入;各种原因引起的绝缘层开裂等。在拖链电缆的运行中,经常要检测绝缘电阻和泄漏电流,以此作为是否能够继续安全运行的主要依据。

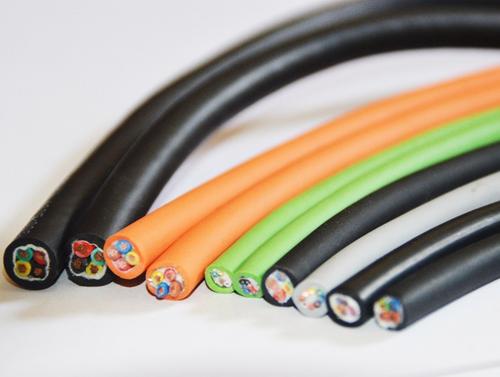

拖链电缆

拖链电缆广泛应用于工业电子系统,自动化生成线,仓储设备,机械手,消防系统,起重机,数控机床和冶金工业,喷涂设备,物流输送系统等。高柔性拖链电缆实验弯曲次数可达到600-800-2000万次。

双绞双屏蔽,规格齐全

可在-45℃保持电缆柔软,抗拉耐磨

耐油耐腐蚀,规格齐全
