拖链电缆正确的安装方法

  要了解拖链电缆的安装方法,首先得先了解什么是拖链电缆,拖链电缆的特性是什么?然后才能更好的了解拖链电缆的安装方法。

  关于什么是拖链电缆?拖链电缆就是在设备单元需要来回移动的场合,为了防止电缆纠缠、磨损、拉脱、挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆,通常也可称之拖曳电缆,坦克链电缆。

  拖链电缆主要应用于:工业电子系统,自动生成线,仓储设备,机器人,消防系统,起重机,数控机床和冶金工业。

  我们上海埃因线缆有限公司是国内为数不多的专业研发生产高柔性电缆的厂家,主要产品有:TRVV电缆、TRVVP电缆、TRVVSP电缆、RVV电缆、RVVP电缆、RVVSP电缆 等。我们的目标是”打造国内高柔性运动电缆专业知名品牌!“下面我们就拖链电缆的安装方法整理总结出了以下7条拖链电缆的安装方法,简称“拖链电缆安装7守则”。

  拖链电缆安装7守则:

  1.拖链电缆因在使用过程中需要快速循环移动所以他的铺设不能扭曲和弯曲,不可从电缆卷筒或电缆盘(因电缆盘和卷筒需要另收费用,所以我厂出产的拖链电缆一般根据客户需要是否需要电缆盘)的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。

  2.安装时必须注意参考提供的电缆的最小弯曲半径。(有关信息可在相应的电缆型号网页中找到比如:CC101电缆型号网页中电缆的弯曲外径在技术指标下一行)

  3.电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10%

  4.拖链中的电缆不得相互接触或困在一起,以免发生纠缠。

  5.电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

  6.请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,最好检查一下电缆的位置。该检查必须在推拉移动后进行。

  7.如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。

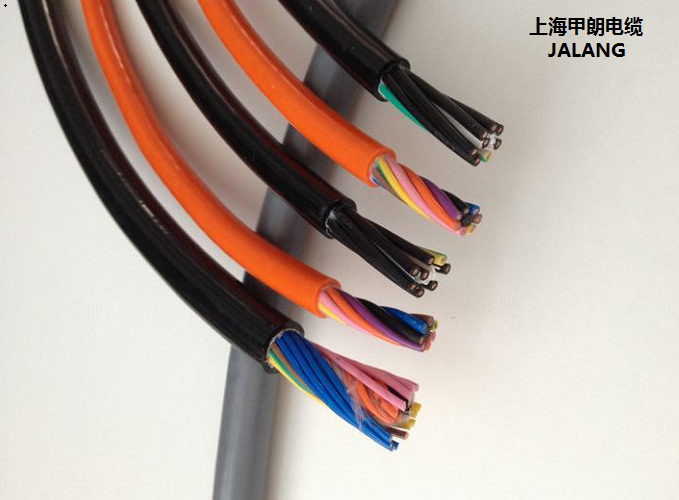

卷筒电缆

拖链电缆广泛应用于工业电子系统,自动化生成线,仓储设备,机械手,消防系统,起重机,数控机床和冶金工业,喷涂设备,物流输送系统等。高柔性拖链电缆实验弯曲次数可达到600-800-2000万次。

双绞双屏蔽,规格齐全

可在-45℃保持电缆柔软,抗拉耐磨

耐油耐腐蚀,规格齐全
