哪些因素会影响拖链电缆的弯曲半径呢?

  相信大家都知道,拖链电缆的弯曲半径与其成品直径成正比例关系。那么大家知道hi奥哪些因素会影响拖链电缆的弯曲半径吗?接下来跟随小编一起来了解一下吧:

  1、导体结构

  拖链电缆应该选择zui具柔韧性的导体,嘉柔电缆一系列长期的实验提供了单根导线的zui佳直径,长度和绞合节距的组合,它有极佳的抗拉能力。

  2、芯线绝缘

  电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的弹性体PVC-NBR或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。

  3、抗拉中心

  在拖链电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充(而不是像通常情况下,用一些填充料或废塑料制成的垃圾芯线填充)这种方法能有效的保护绞线结构,防止绞线游离到电缆的中心区域。

  4、绞线结构

  成缆绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用,绞线结构应按运动状态设计,从12根芯线开始,因该采用成束绞合的方式。

  5、内护套

  甲胄式挤压成型的内护套取代廉价的羊毛材料,填充物或附属填充物。这一方法能保证绞线结构不会散乱。

  6、屏蔽

  用优化的编织角度将屏蔽层紧紧的编织在内护套外,松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

  7、外护套

  由不同的改良材料制成的外护套具有不同的功能,有抗UV功能的,有抗低温功能的,有耐油的以及成本优化的。但所有的这些外护套都有一个共同点,高耐磨性,并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能,当然应该是高压成型。

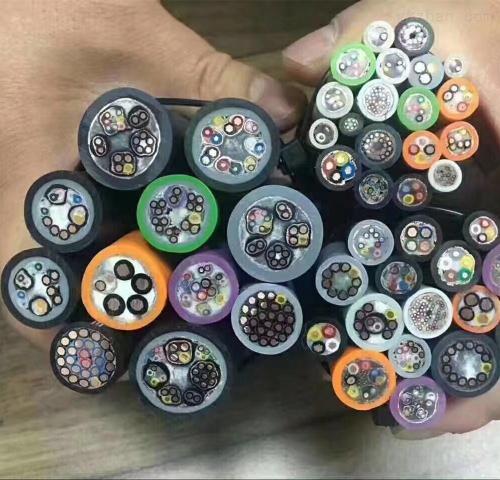

拖链电缆

拖链电缆广泛应用于工业电子系统,自动化生成线,仓储设备,机械手,消防系统,起重机,数控机床和冶金工业,喷涂设备,物流输送系统等。高柔性拖链电缆实验弯曲次数可达到600-800-2000万次。

双绞双屏蔽,规格齐全

可在-45℃保持电缆柔软,抗拉耐磨

耐油耐腐蚀,规格齐全
